Servidor WEB modo STATION con el NodeMCU

Es lo que se conoce como conexión en modo Station (STA). Esta es una de las tres formas de conexión WiFi de que dispone el procesador ESP8266 instalado en el NodeMCU. Las otras dos formas son:

• Conexión en modo Access Point (AP), donde el el NodeMCU crea una red WiFi de área local (Wireless Local Area Network – WLAN).
• Una suma de los dos modos de conexión Access Point + Station (AP+STA).

Esta conexión la utilizaremos para poder controlar el encendido y apagado de un LED a través otros dispositivos clientes que se conecten al mismo punto de acceso, como PC’s, Smart Phones, Tablets, etc. y aprovechando que el punto de acceso estará conectado a Internet (un router WiFi), mejoraremos la estética página Web, que sirve para el control del LED, incluyendo imágenes de la red nos permitirán conocer su estado (encendido/apagado) de una manera visual.

CONCEPTO

En el modo Station el NodeMCU se conecta con un punto de acceso (Access Point – AP), como con un router, otro NodeMCU, etc., del que tenga su SSID (Service Set Identifier), es decir “nombre de red” y, en su caso, clave de acceso. De esta manera el NodeMCU queda integrado en la red WiFi como servidor/cliente, pudiendo interactuar con el resto de los dispositivos que la forman.

Si hacemos un repaso de las funciones de la librería ESP8266WiFi.h que son utilizadas por el ESP8266 para trabajar en modo Station es bastante extenso. Para hacer un repaso de las mismas conviene agruparlas en los cuatro bloques que se describen a continuación:

• Establecer comunicacion
• Gestión de la conexión
• Información de la conexión
• Métodos alternativos de conexión

Montaje

El LED estará conectado en el puerto GPIO02 (D4).

Este LED, como comprobaremos, está relacionado en lógica inversa con el LED que tiene el ESP8266 del NodeMCU junto a la antena. Esto significa que cuando un LED se enciende, el otro se apaga.

En el sketch se hace un repaso de gran parte de las funciones de la librería ESP8266WiFi.h que permiten crear en modo Station. Se han añadido comentarios para facilitar su seguimiento.

También en el sketch está insertado el código HTML de la página Web que visualizaremos con el navegador (Mozzilla, Google Chrome, Internet Explorer, etc.), al realizar la conexión con el NodeMCU.

Para poder comprenderlo mejor resulta conveniente verlo a parte.



Un navegador visualizará la página Web así, en función del estado del LED:



Como se puede observar, se han insertado fotografías para visualizar el estado del LED y para mejorar el aspecto del botón de encendido/apagado. Estás fotografías están ubicadas en las siguientes direcciones:

• ·        http://www.clker.com/cliparts/M/h/R/9/8/H/red-led-on-md.png
•        http://www.clker.com/cliparts/z/r/p/I/x/a/green-led-on-md.png

• http://icons.iconarchive.com/icons/paomedia/small-n-flat/512/switch-on-icon.png
• http://icons.iconarchive.com/icons/paomedia/small-n-flat/512/switch-off-icon.png

Se puede probar a modificaras utilizando otras fotografías de Internet.

El botón de encendido y apagado, para lograr la comunicación con el punto de acceso une la IP local del NodeMCU con la cadena “/LED=ON” o “/LED=OFF” en función de lo que hayamos pulsado. Quedaría algo así, en función de la IP local del NodeMCU:

http://192.168.1.133/LED=ON    o   http://192.1.133.1/LED=ON

De esta manera el NodeMCU, recibe la petición “/LED=ON” o “/LED=OFF” y la analiza utilizando la función peticion.indexOf(), para determinar las acciones a realizar.

Programa librerías creamos variables:

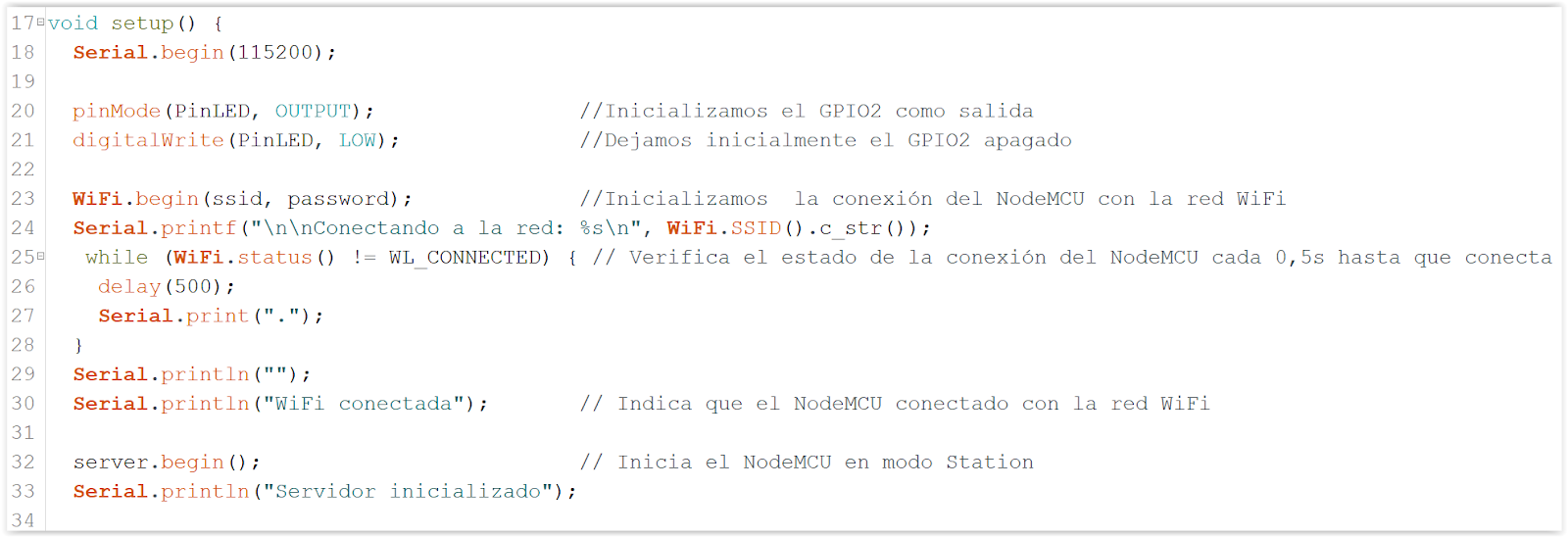

Luego el setup las configuraciones

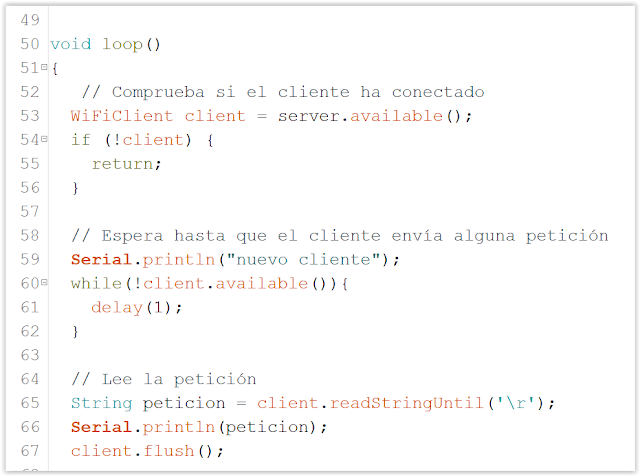

Luego en el loop principal



  Download Sketch

CONEXIÓN CON EL ACCESS POINT

Para poder conectar con el NodeMCU realizaremos los siguientes pasos:

• Después de instalar es sketch en el NodeMCU -y sin desconectar el cable USB- abriremos el Monitor Serie. Veremos una pantalla similar a la que aparece a continuación.

Abriremos un navegador Web en el dispositivo cliente que queremos conectar al NodeMCU y escribiremos la dirección URL que aparece en nuestro Monitor Serie. Inmediatamente visualizaremos la página Web que nos servirá para controlar el encendido o apagado del LED.

Ok Si tienes algun comentario por favor escribe Gracias!!!
